Lámpara Hitachi DLP UX21515 Guía de remplazo

[English]

Numero de Parte: UX21515, UX-21515 (Lámpara de repuesto sellada para televisiones DLP, Lámpara pequeña sin apertura de ventilación)

Numero de carcasa: (carcasa UX21515 / LC48).

Tipo de lampara: LCD.

Numero de Foco: UHP 100w / 120w 1.0

Philips P22 100W/120W 1.0

Para comprar la lámpara hacer click aquí:
buy now
Los precios más bajos!

Modelos compatibles: 70VS810, 70VX915.

Numero de ensamble: NA63991, NA72182, NT0455, NA63941.

Aviso Importante:
— No compre lámparas de modelos genéricos, tal como las LTI, APO o de terceros tal como OSRAM. Estas lámparas no fueron diseñadas ni ensambladas para su televisión de marca, solo las lámparas Philips fueron específicamente hechas para trabajar perfectamente sin problemas con su televisor, para producir el mejor color posible. Tomando esto en cuenta no hay razón para comprar otras de mas baja calidad, cuando la diferencia es de $5 a $10 dlls. (recuerde que lo muy barato luego sale caro). Para ser un consumidor inteligente, investíguele. Discount-Merchant.com le promete el precio más bajo del mercado en todas las lámparas de televisión de proyector que manejan.…Si esto no es cierto, avísenos y nosotros lo arreglamos!

Herramientas requeridas: Desarmador de cruz o plano, 1 pinza de punta, 1 Nueva lámpara.

Tiempo requerido: Aproximadamente 15 minutos.

Objetivo: El propósito de esta guía es para demostrar que tan fácil es reemplazar tu lámpara Hitachi UX21515.

NOTA: Al manipular su lámpara nueva , preferentemente utilizar guantes de latex , Recuerde que nuestras manos son naturalmente grasas… con esto evitamos que quede impregnada de grasa o suciedad. Estas le pueden causar daños permanentes al quedarse en la lámpara , si es que no se limpia después de su instalación.

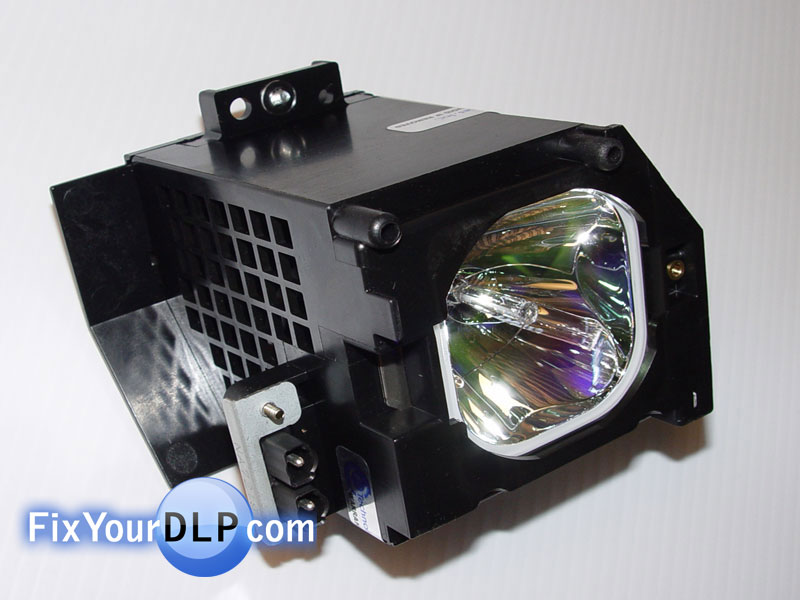

Hitachi LC48

Lámpara Hitachi DLP UX21515


Caparazón de metal, No. de parte NA70832

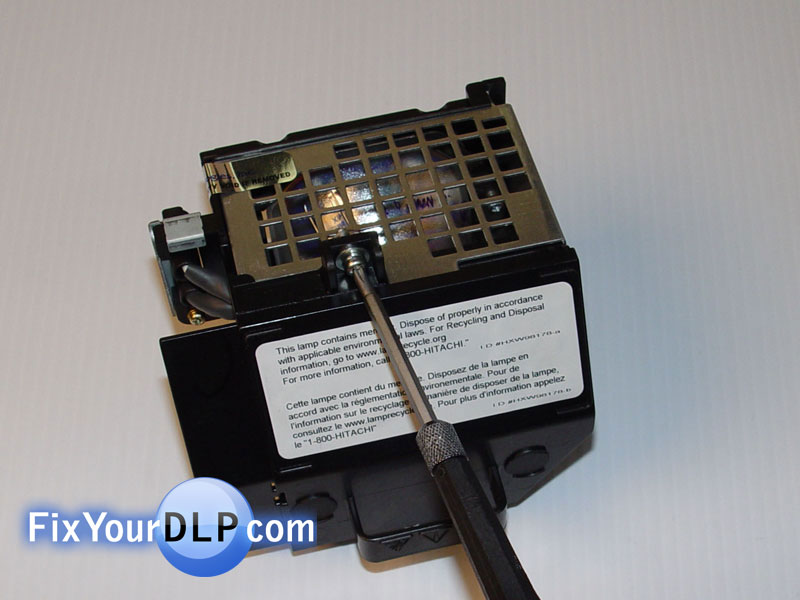

1.-Retire el tornillo que fija la cubierta metalica con la base del portalamparas

Pieza de plástico, No. de parte NJ0930 y No. de parte NJ2102

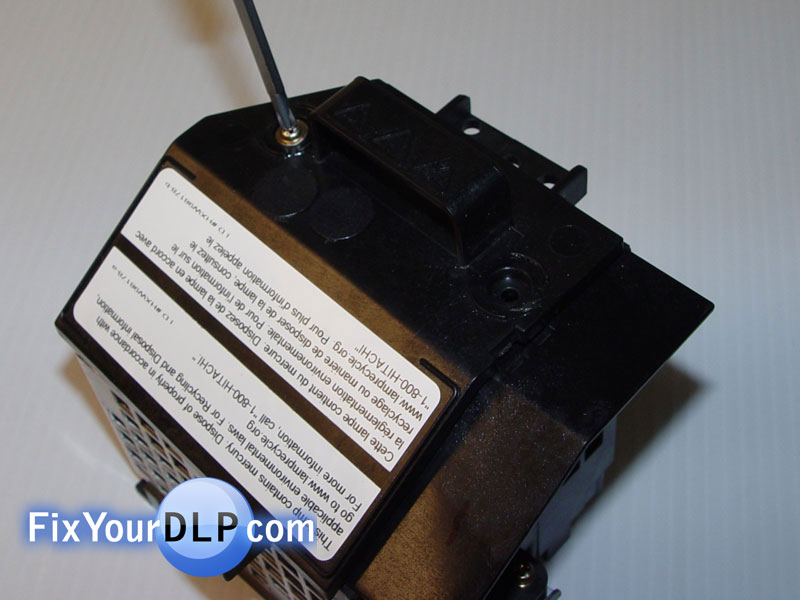

2.-Enseguida retire los tornillos que se encuentra justamente en la parte superior


Caparazón de metal, No. de parte NA70832

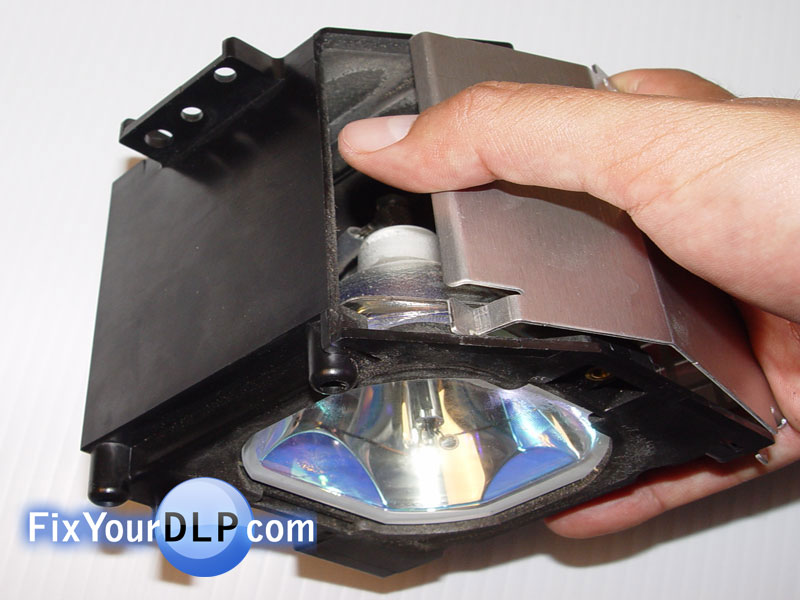

3.-Separamos jalando la parte metálica, hasta retirarla.

Lámpara original, No. de parte P22 100W/120W 1.0 Philips y Caparazón de plástico, No. de parte  NJ0929

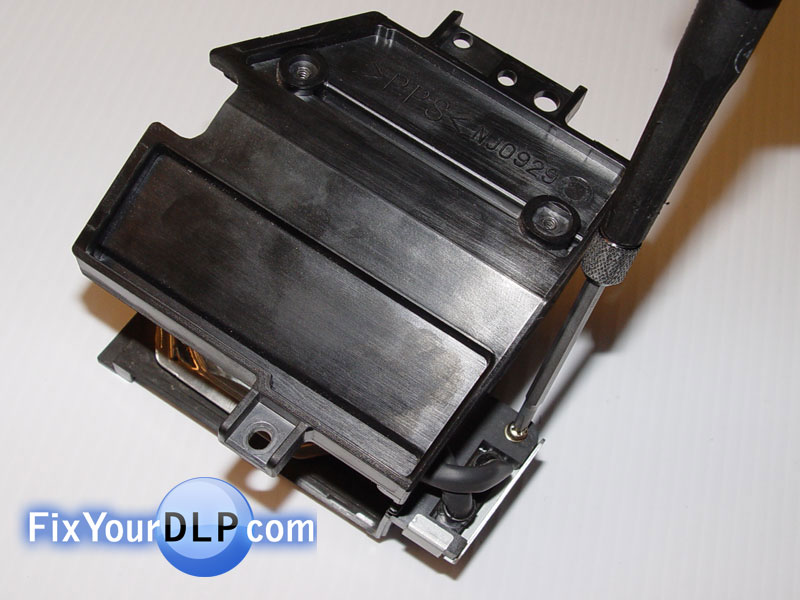

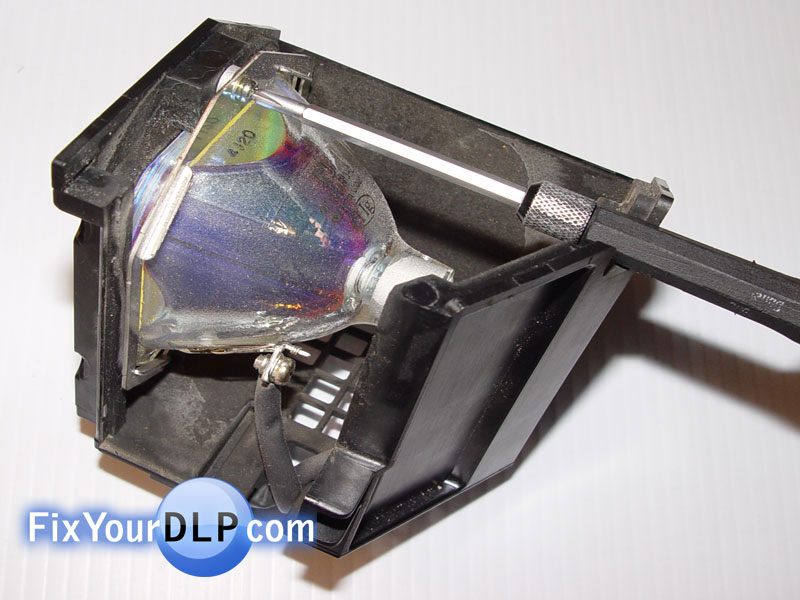

4.-Aflojamos los tornillos que están sujetando la lámpara.


Pieza pequeña de metal, No. de parte NA72191

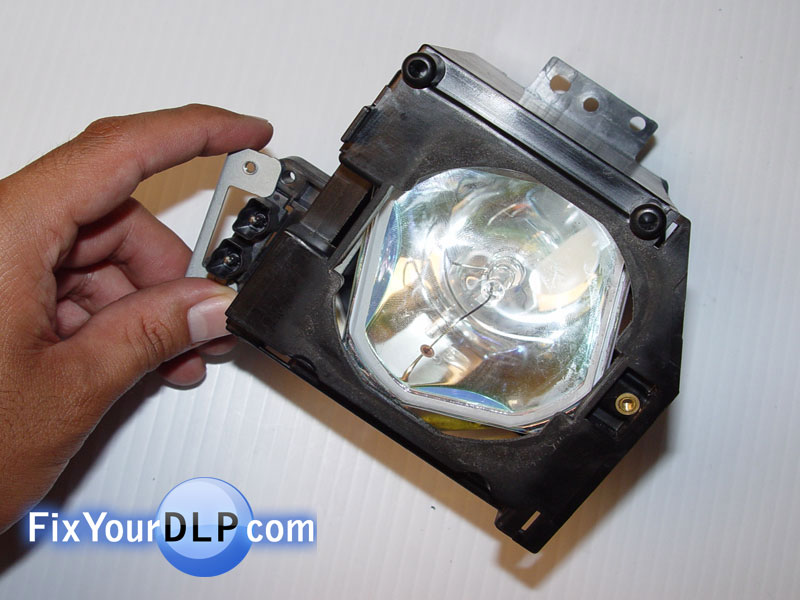

5.-Quite el tornillo del costado que detienen los cables del bulbo.

Pieza pequeña de metal, No. de parte NA72191

6.-Tenga cuidado y separe el seguro metálico para liberar los cables


Dos cables cubiertos en plástico.

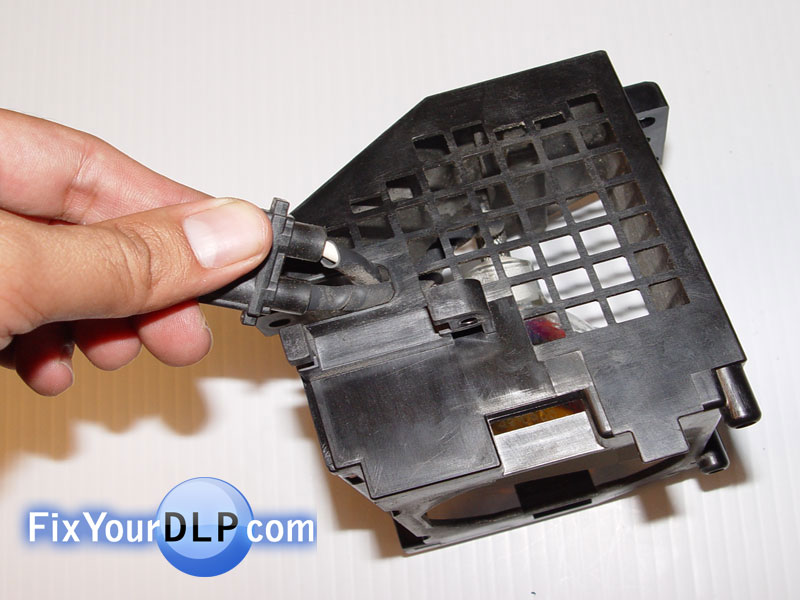

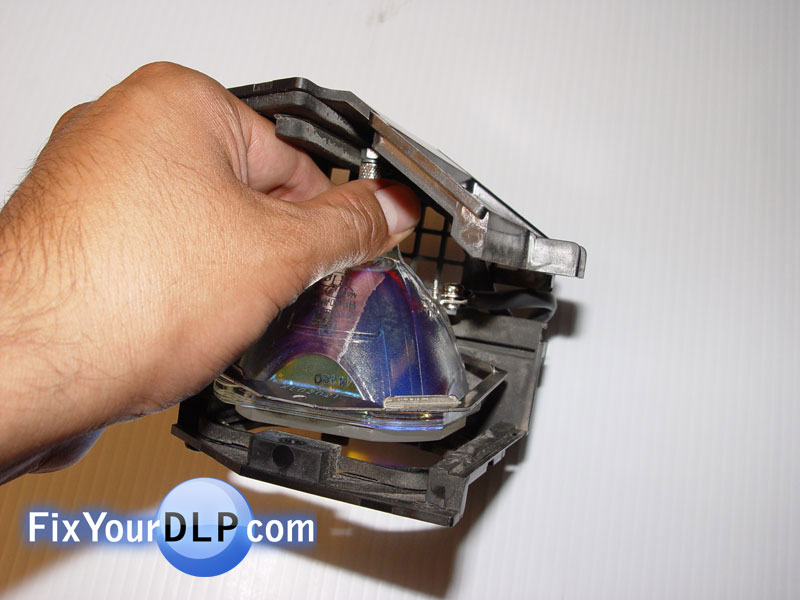

7.-Sacamos los cables para retirar la lámpara del cascaron de plástico.

Lámpara original, No. de parte P22 100W/120W 1.0 Philips

8.-Al sacar el bulbo si este es Matsushita, encontrara un aro de plástico retirelo que ya no lo ocupa.


Lámpara original, No. de parte P22 100W/120W 1.0 Philips  y Dos cables cubiertos en plástico.

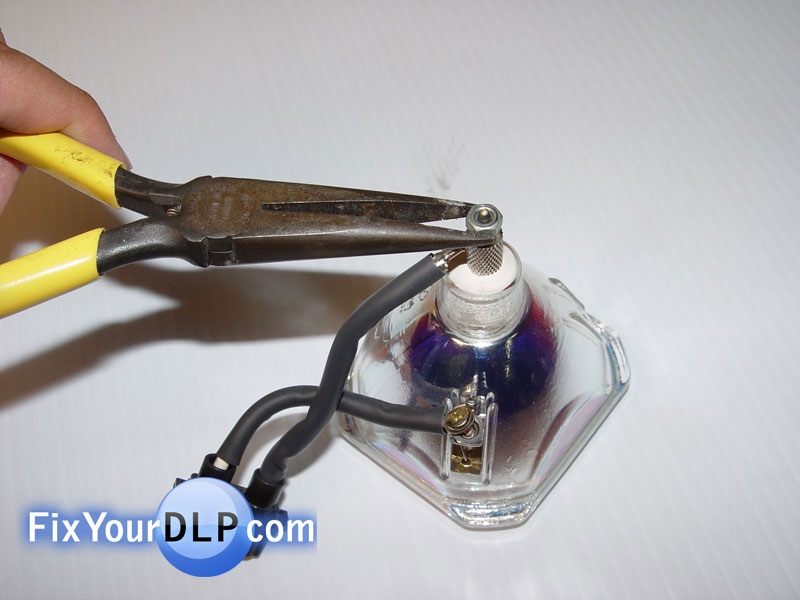

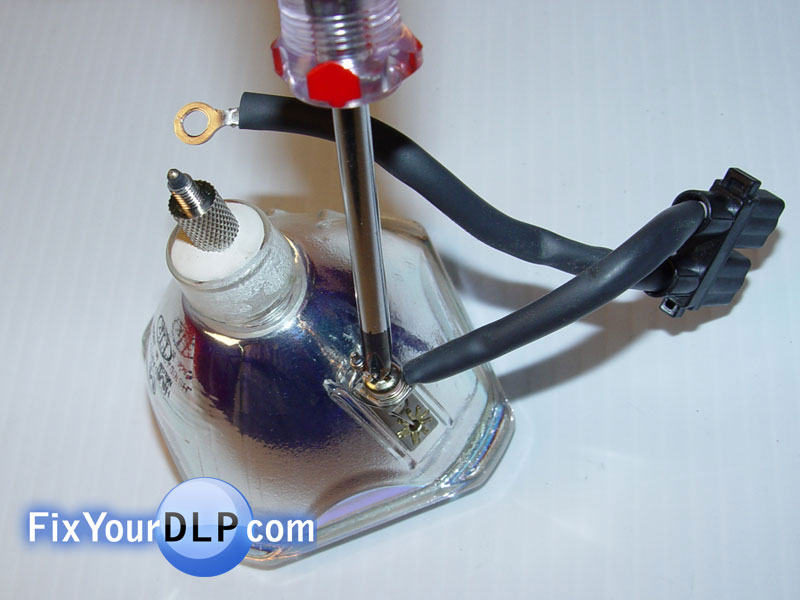

9.-Retire los dos cables que se encuentran conectados al foco.

Lámpara original, No. de parte P22 100W/120W 1.0 Philips  y Dos cables cubiertos en plástico.

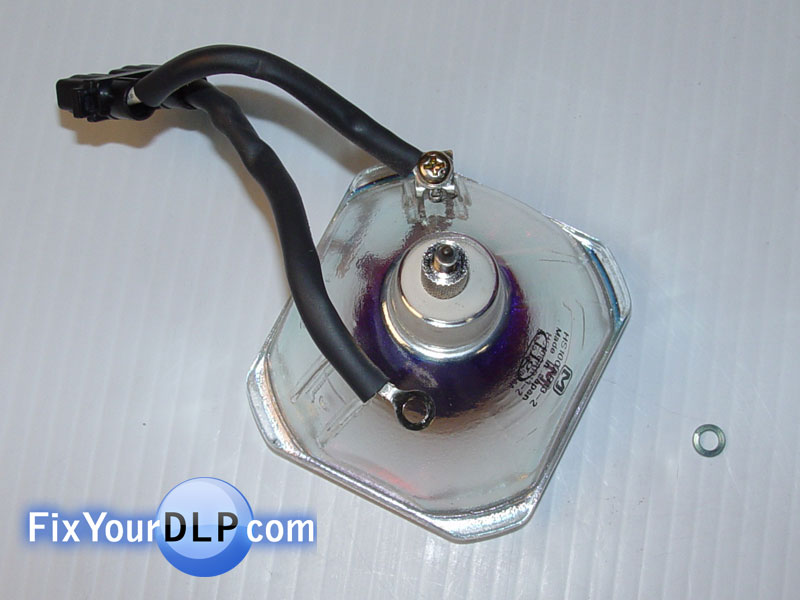

10.-Hay una rondana pequeña, al retirar los cables, no los pierda.


Lámpara original, No. de parte P22 100W/120W 1.0 Philips

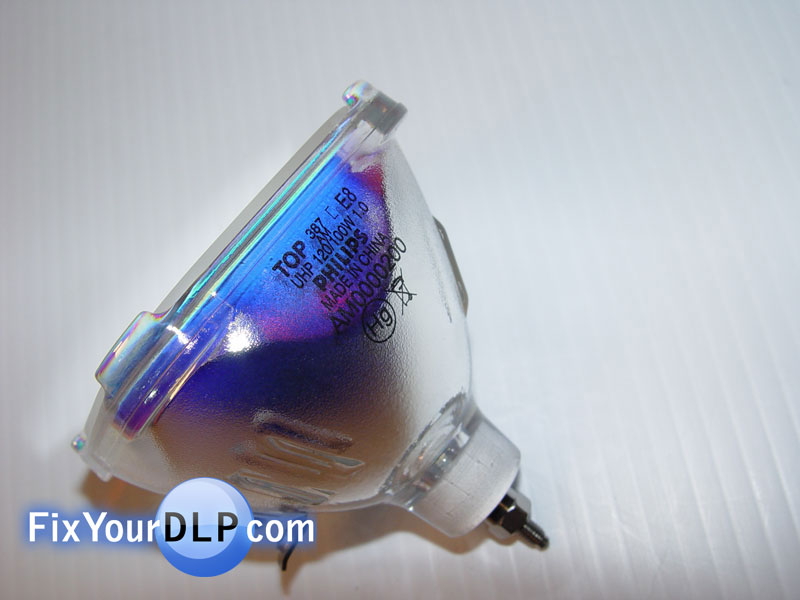

11.-Ahora desempaque su nueva lampara, misma que vamos a rearmar en sentido inverso al desarmado.

Lámpara original, No. de parte P22 100W/120W 1.0 Philips  y Dos cables cubiertos en plástico.

A.-Vuelva a conectar los cables y coloque el fija lámpara metálico sobre el bulbo en su lugar.


Lámpara original, No. de parte P22 100W/120W 1.0 Philips

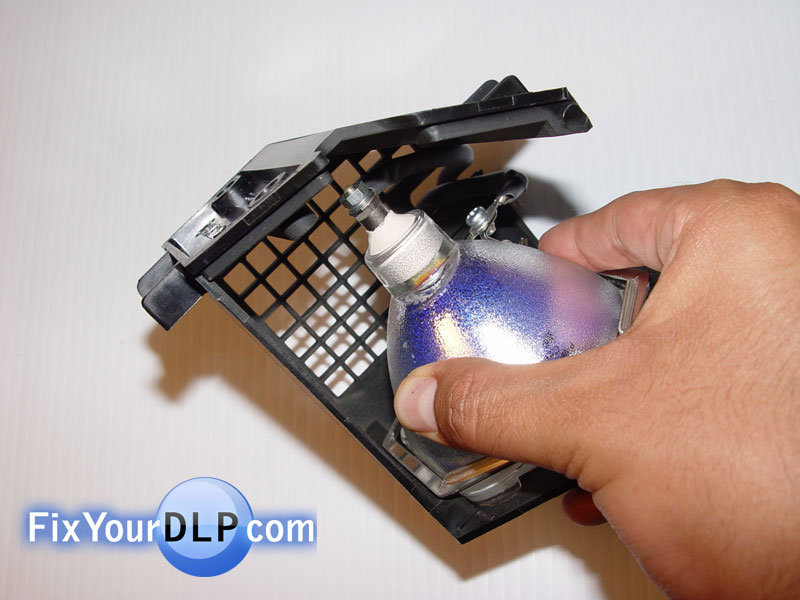

B.-Situe el fija bulbo metalico en su lugar, inserte el foco nuevo, inclinándolo hacia el lado, gírelo poco a poco y sujetelo con el tornillo.

Pieza pequeña de metal,  No. de parte NA72191

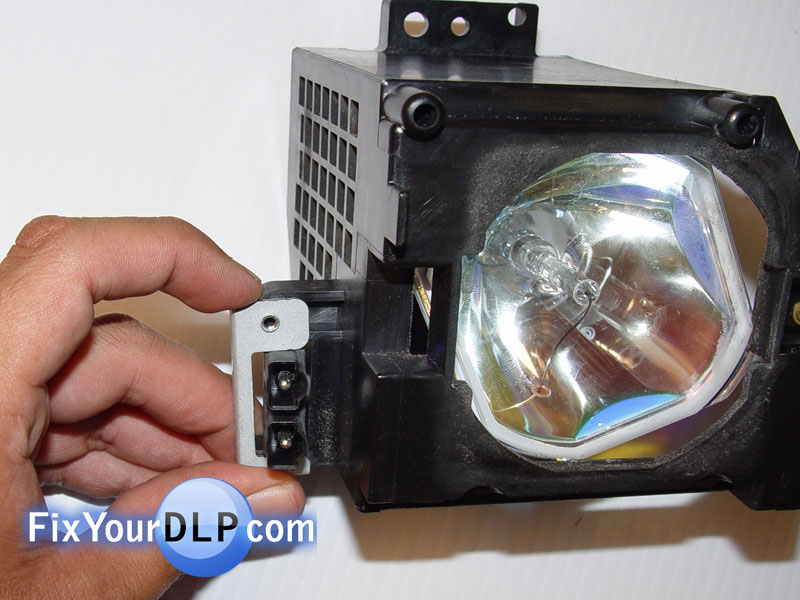

C.-Jale el conector a su posición correcta al costado de la carcasa y colóquele el seguro metálico pequeño.


Pieza pequeña de metal,  No. de parte NA72191 y Caparazón de plástico, No. de parte NJ0929

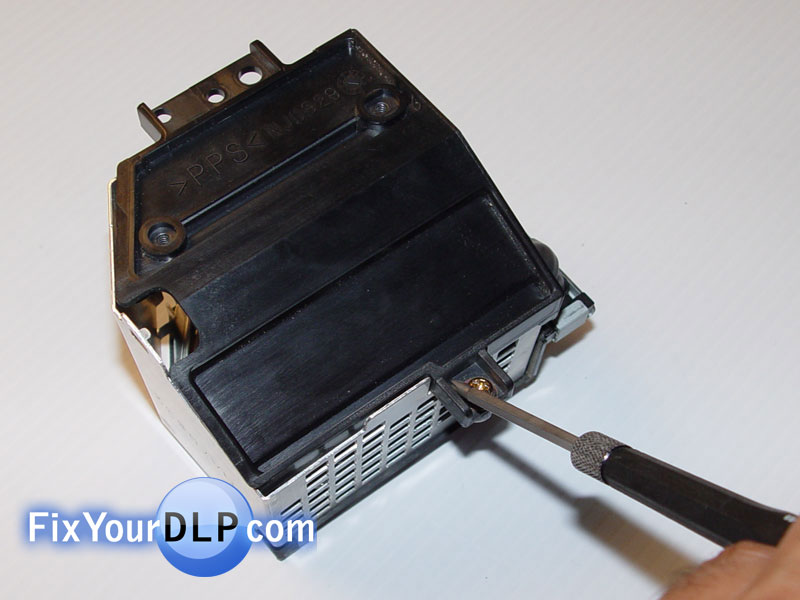

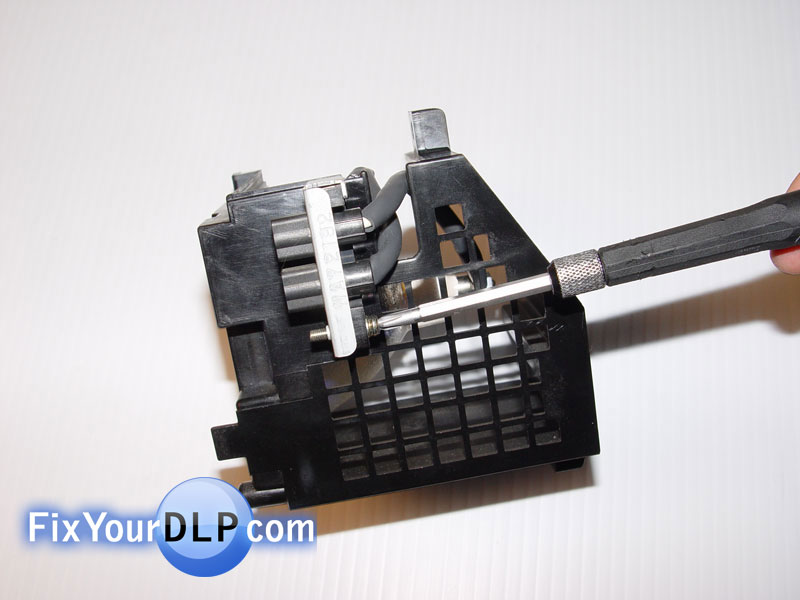

D.-Ahora asegúrelo con su tornillo correspondiente.

Caparazón de metal, No. de parte NA70832 y Caparazón de plástico, No. de parte NJ0929

E.-Finalmente instale la rejilla metálica, asegúrese que no se mueva y colóquele las tapas arriba.


Hitachi LC48

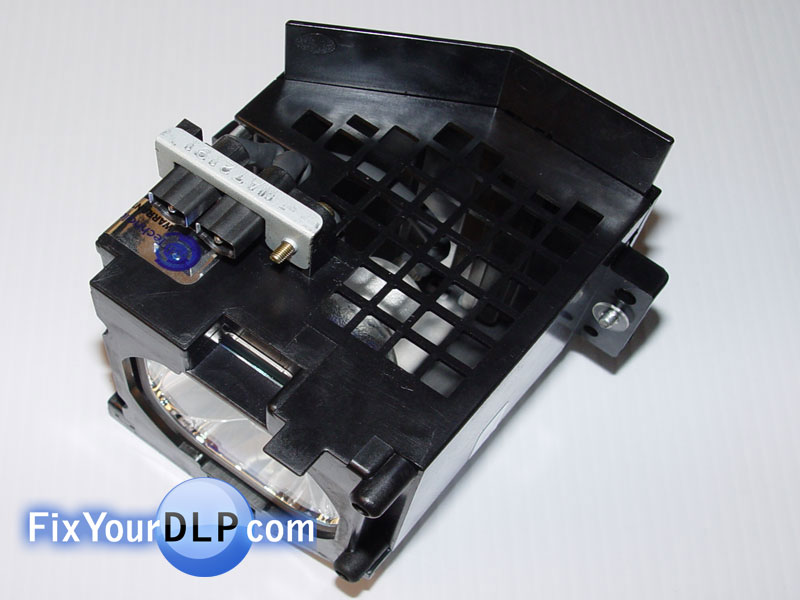

F.-Cuando todo esta terminado, se ve así.



Una vez mas: Finalizado el reemplazo , Limpie su lampara y portalamparas con una tela limpia y sin pelusas antes de reinstarla en su television.
